바이오가스 정제설비

바이오가스 정제설비

바이오가스란 혐기소화가스라고도 하며, 메탄(60%) 이산화탄소(35%) 기타(수분, 황화수소, 암모니아 외 기타 유기물 액적)로 구성됨. 하수슬러지 음식물 폐기물 가축분뇨 외 유기성폐기물을 소화하는 과정에서 발생하는 가스로써 과거 일부 농가에서 활용하였으나 가스 자체의 불순물 과다 및 악취로 인하여 에너지원으로 적극 활용되지는 못하였음. 유럽 및 미주지역에서는 약 25년 전부터 대체 에너지원으로 개발하여 현재에는 발생되는 가스 중 메탄에서 수소를 분리하여 수소전지의 원료로까지 사용하는 단계까지 활용하고 있음. 국내에서는 2000년을 전후하여 일부 PILOT개념의 바이오가스 에너지원으로의 활용이 연구 개발되었으나 본격적인 가스플랜트 개념으로의 시도는 2005년 이후 시작되었음.
바이오가스의 활용에서 가장 큰 문제점은 메탄과 더불어 발생하는 이산화탄소와 부식 독성가스의 혼입 그리고 다량의 수분과 유기물질의 혼입이 바이오가스의 에너지화에 걸림돌이 되어왔음.

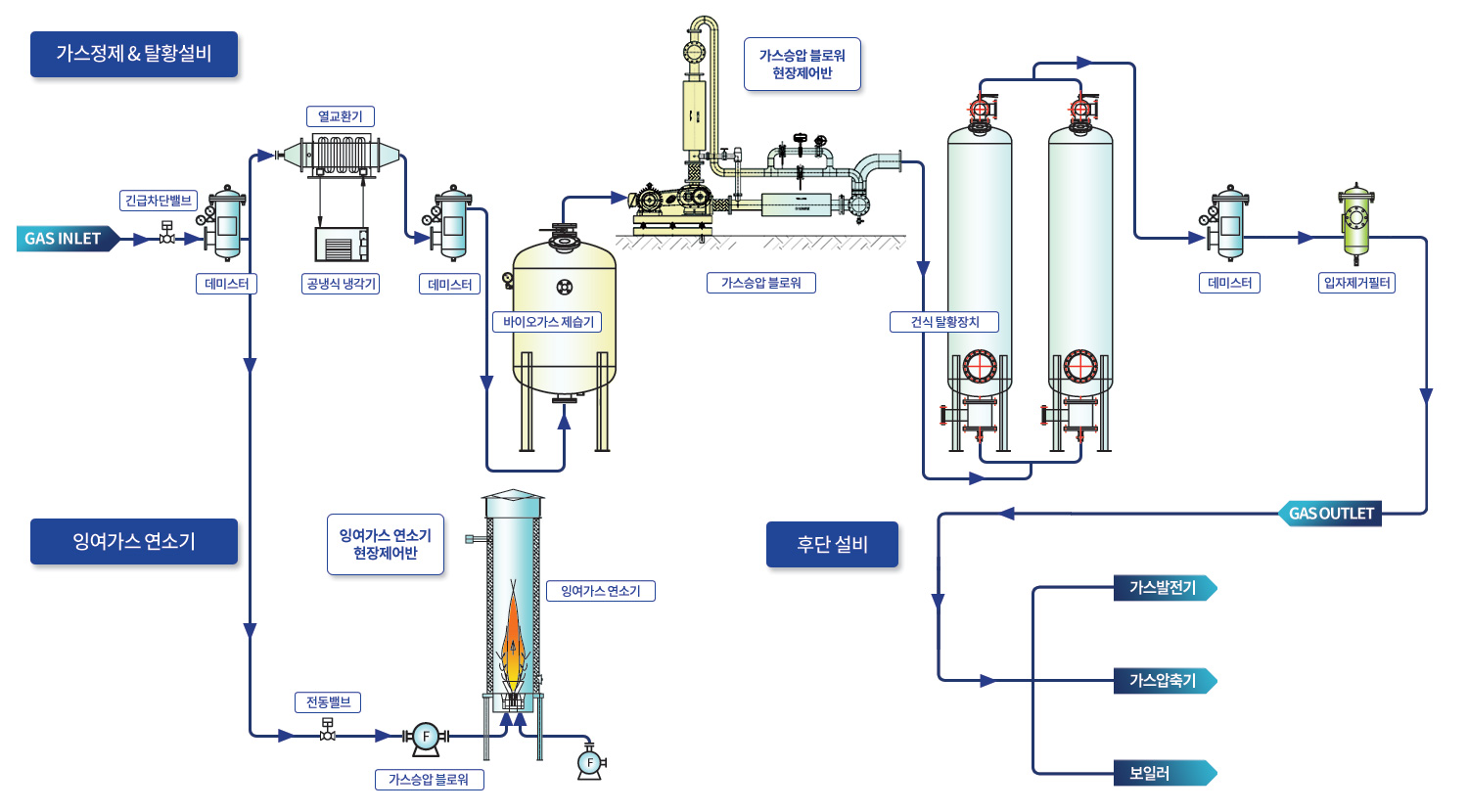

바이오가스 정제공정 & P&ID

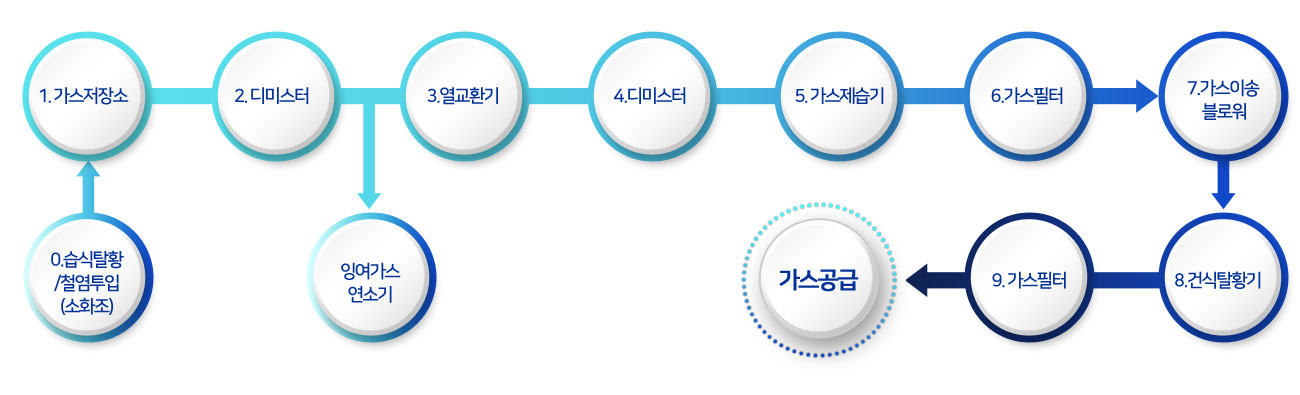

정제공정



1

가스 저장조

Double Membrane 공기송풍기 내압 200 ~250mmAq 소화조에서 생성된 소화가스 저장

2

디미스터-1

저장조에서 나온 소화가스 내 고형 이물질 100~200μ 필터링

3

열교환기

고온(30 ~45℃)의 소화가스를 저온(15~25℃)으로 냉각

4

디미스터-2

저장조에서 나온 소화가스 내 고형 이물질 100~200μ 필터링

5

가스 제습기(용해식)

가스 내 수분 제거(상대습도 55%이하 & 노점 7℃이하)

6

가스 필터-1

제습기 후단에서 가스 내 이물질을 10~40μ 필터링

7

가스 이송 블로워

후단 설비용 가스 가압 및 이송(공급압력 500 ~3000 mmAq, 인버터 제어 및 PRV적용)

8

건식 탈황기

가스 내 황화수소(H2S) 제거(유입 500~1000ppm > 배출 5 ~ 50ppm), 실록산 동시제거

9

가스 필터-2

건식 탈황기 후단에서 가스 내 이물질, 분진 등을 필터링(1~10μ)
