바이오가스 탈황기

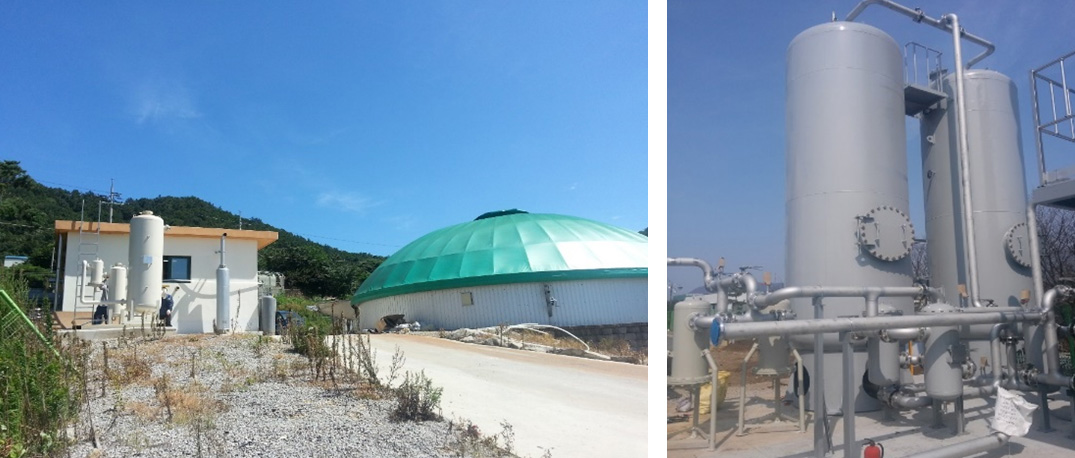

건식 탈황기

혐기성 소화조에서 생성된 가스 중 황화수소를 산화구리 계열 촉매층을 통과시키며, 화학 흡착의 원리를 이용하여 처리하는 방식으로 이루어져 있다.
촉매 반응식은 CuO + H2S → CuS + H2O, MnO + H2S → MnS + H2O 반응식에서 발생하는 H2O는 상향류 형태의 촉매탑에서 촉매 파과 상태 이전까지 하부층에 누적되나 배출가스의 수분 함유량에는 지장을 주지 않는다. 하지만 유입가스에 다량 함유된 수분은 탈황제 촉매의 화학 흡착 반응을 방해하므로 반듯이 제거 후 RH50%이하로 유지하여야만 한다. 건식 탈황기의 최적 설계조건은 유입 H2S 500ppm 전후가 가장 이상적이며 2000ppm 이상 고농도의 경우 전처리용 습식탈황기/소화조 철염 투입 공정을 활용하여 건식 탈황기 유입 H2S농도를 500ppm 이하로 유지하는 것이 운전비 절감 및 운전의 안정성 확보에 도움이 된다.

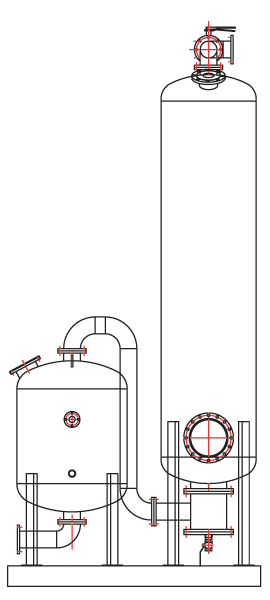

건식 탈황기 기술사양

DFGD SERIES

  • 최대 사용 압력 0.3 Kg/cm² 이하
  • 유량범위 : 25 ~ 4000CMH
  • 출구 황하수소 함유량 5//50 ppm
  • 촉매의 종류: 산화구리/ 첨착활성탄
  • 교체주기: 45일 ~ 90일
  • 압력손실 : 50 ~ 250 mmAq
  • 설계압력 : 1.9 Kg/cm²
  • 설계온도 : 60 °C

촉매의 종류

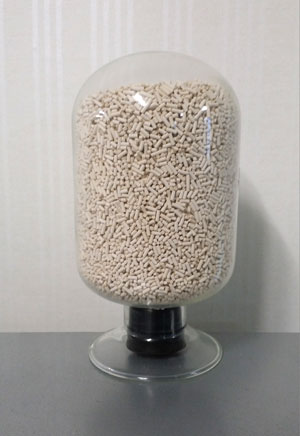

모리큘라씨브( Molecular Sieve )

  • 유입가스 조건 : 노점-20°C이하,0.5Mpa이상
  • Inlet Gas : DP -20°C lower, min 0.5Mpa
  • 출구가스 노점 : -70 °C 이하
  • Outlet Gas : DP -70°C or lower.

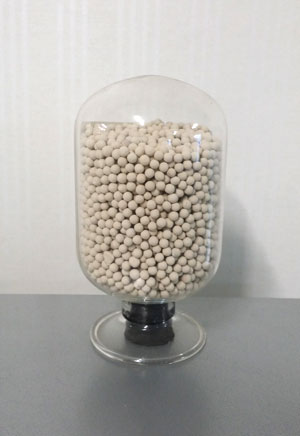

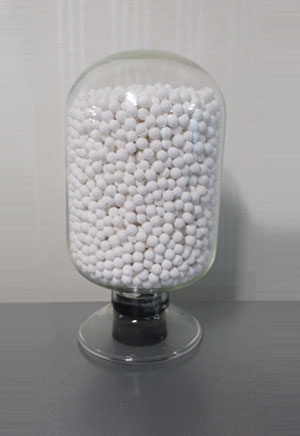

활성알루미나( Activated Alumina )

  • 유입가스 조건 : 100%RH, 0.5Mpa 이상
  • Inlet Gas : 100%RH, min 0.5Mpa
  • 출구가스 노점 : -40 °C 이하
  • Outlet Gas : DP -40 °C or lower

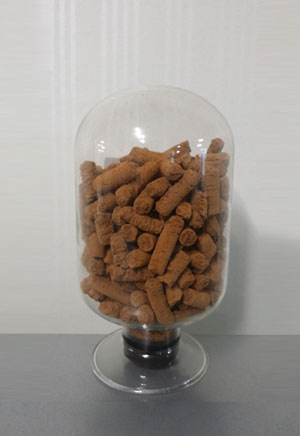

고효율 산화철 ( Fe2O3 )

  • 유입가스 조건:상대습도 55%RH 이하
  • Inlet Gas : less 55%RH
  • 출구가스 H2S 함유량: 50ppm 이하
  • Outlet Gas H2S content: less 50 ppm

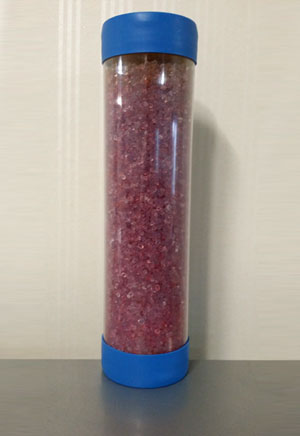

실리카겔( Silica Gel )

  • 유입가스: 노점 4 °C 이하
  • Inlet Gas : DP less 4 °C
  • 출구가스: 노점 -50 °C 이하
  • Outlet Gas : DP less -50 °C

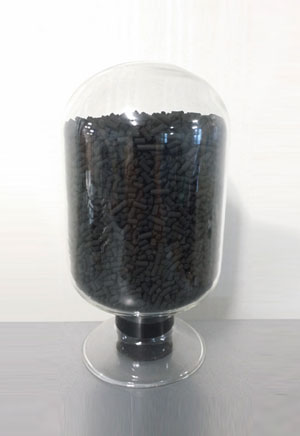

활성탄 ( Activated Alumina )

  • 유입가스 조건:상대습도 55%RH 이하
  • Inlet Gas : less 55%RH
  • 출구가스 H2S함유량 : 5ppm이하
  • Outlet Gas H2S content: less 5ppm

카본모리큘라씨브(Carbon Molecular Sieve)

  • 적용 : 가스 분리 ( O2/N2, CO2/CH2, 외 )
  • 분리가스 순도 : 90 ~ 99.99%
  • Application : Gas Separation
  • Gas Purity : 90 ~ 99.99%

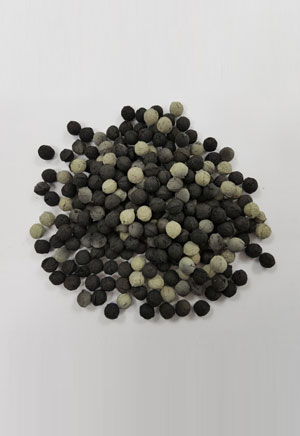

산화구리(DENS-10)

  • 유입가스 조건 : 상태습도 55%이하
  • Inlet Gas : less 55%RH
  • 출구가스 H2S함유량 : 5ppm이하
  • Outlet Gas H2S content : less 5ppm
